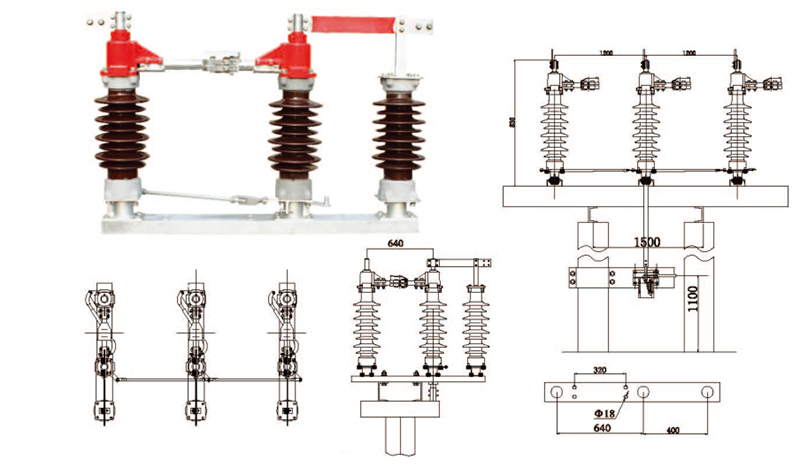

 GW4-40.5KV三柱式户外高压隔离开关

GW4-40.5KV三柱式户外高压隔离开关

    GW4-12243540.572.5126型系列户外交流高压隔离开关〔以下简称隔离开关)。 适用于频率为50Hz,额定电压为11243540.572.5126kv的电力系统中,作为电压无 负荷时分合电路用。其中防污型的隔离开头可满足重污秽地区用户要求,并可以有效 的解决隔离开关在运行中出现的污闪问题。


    该隔离开关和附装的接地开关,各自配用独立的操动机构,为了确保隔离开关和 接地开关二者之间操作顺序正确,本产品本装有机构联锁装置,30-110kV接地开关分 为Ⅰ型和Ⅱ型,15220kV为Ⅱ型,Ⅱ型接地开关的动热稳定值与隔离开关相同。


本产品有下列不同规格:


1.按有无接地开关分为:不接地、单接地、双接地
2.
按使用地区分为:普通型、防污型。
本系列隔离开关的特点:(1)接电端通过软连接过渡,导电接触可靠性:(2)地刀 采取外合布置,确保合闸过程中地刀对另一带电端的可靠绝缘距离:(3)GW4-220型 备有折又叠式地刀,缩小地刀外占空间。


1.1、产品使用环境条件
1.1.1
海拔高度:1000~3000m地区。
1.1.
环境温度不高于+40℃,最低温度不低于-35(高寒地区不低于-40℃〕。
1.1.3
风速不超过34m/s
1.1.4
地震烈度不超过8度。
1.1.5
覆冰厚度不超过10mm
1.1.6
耐污型产品适用于重污秽地区。
1.1.7
不适用干有易燃物质、爆炸危险、化学腐蚀及剧烈震动场所。


1.2、主要规格和技术参数见表1

额定电压

最高电压

额定电流

动稳定电流(峰值)

热稳定电流(有效值)

一分钟工频耐压(有效值)

雷电冲击耐压(峰值)

分、合闸时间

接线端额定静拉力

开断电容电流

爬电距离

单极重量

备注

对地

断口

对地

断口

KV

KV

A

KA

KA-S

KV

KV

S

N

A

Mm

Kg

普通

防污

12
24

12
24

630

50

20-4

75

85

165

200

450

625

875

120

1250

80

31.5-4

145

1600

100

40-2

1225

170

2000

35
(40.5)

40.5

630

50

20-4

80

90

185

215

500

625

875

120

1250

80

31.5-4

145

1600

100

40-2

1225

170

2000

63
(72.5)

72.5

630

50

20-4

140

160

325

375

500

1100

1600

180

1250

80

31.5-4

200

1600

100

40-2

1813

225

2000

2500

125

50-2

2205

260

110
(126)

126

630

50

20-4

230
(185)

265
(450)

550
(450)

630
(520)

750

1870

2750

200

按括号内国际耐压标准可用于海拔2500m

1250

80

31.5-4

230

1600

100

40-2

3150

260

2000

(145)

145

1250

80

31.5-4

275

315

650

750

6+1

500
170

2400

3800

300

可用于海拔4000m110kV系统

1600

100

40-2

320

2000

3150

125

50-3

1250 420

380

220
(245)

252

1250

100

40-3

450

530

1050

1200

6+1

1000

0.5

3740

5500
6300

630~710

1600

125

50-3

650~750

2000

2500

3150

690~780
