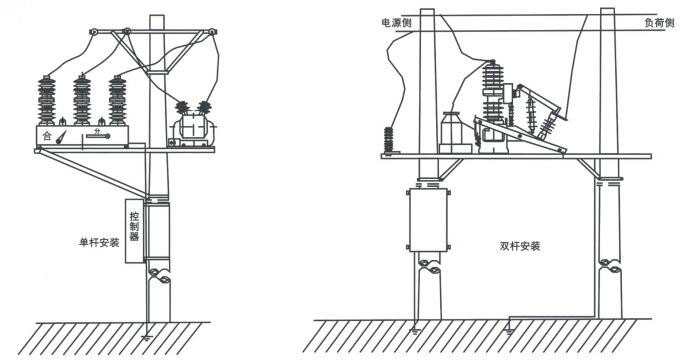

真空开关杆上安装图

1、真空断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

2、ZW32真空断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等。

3、外壳采用不锈钢材料或普通铜板经达克罗防锈处理工艺再喷涂耐紫外线清漆而成，产品的防腐蚀性、防盐雾性等抗环境性能。

4、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。

5、绝缘部分采用环氧树脂和硅橡胶负荷绝缘材料，绝缘等级高，防污秽能力强，具有耐臭氧、抗紫外线、疏水性和抗高低温能力。箱体内无变压器油、无六氟化硫气体，满足无油化改造和环境保护要求。

6、操作机构，分手动和电动两种，需要时可加装遥控操作装置和躲避合闸涌流装置。外供电源功率不大于70W，易于配备后备电源。设计独特的缓冲装置，性能优异，反弹小，噪声低。

7、灭弧室采用特种不锈钢钎焊技术，午休电镀，焊接质量高，稳定可靠，漏气率低。制作工艺上使用特殊的陶瓷金属化配方和陶瓷金属化工艺，保证了产品的气密性，抗拉强度大于130Mpa，完全一次封排。

8、电流互感器采用导磁材料及环氧树脂与硅橡胶负荷绝缘而成，具有容量大，动热稳定倍数高、精度等级高、免维护、可靠性高等。

ZW32-12真空断路器使用环境

1、地震烈度不超过8级

2、周围空气温度：+60℃~-40℃

3、风速不大于35m/s

4、考虑凝露和降水

5、机箱防护等级为IP64

6、太阳辐射强度不超过1000W/㎡（相当于圆柱表面上的700Pa）

ZW32-12技术参数

名称单位ZW32-12(G)/T400-12.5ZW32-12(G)/T630-16ZW32-12(G)/T630-20

额定电压kV12

额定电流A400630630

额定短路开断电流kA12.51620

额定短中关合电流（峰值）31.54050

额定峰值耐受电流31.54050

额定短时耐受电流12.51620

额定短路持续时间S4

绝缘水平 雷电冲击耐受电压（峰值）kV相间、对地75，断口85

1min工频耐受电压相间、对地42，断口48

额定操作顺序分 -0.3s- 合 -180s- 合分（电动机构）

额定短路电流开断次数次30

机械寿命10000

额定操作电压（分合线圈）vDC220,100, AC220

动静头允许磨损累计厚度mm3

过电流脱扣器额定电流A5

电流互感器电流比200/5 400/5 600/5

触头开距mm9±1

触头超程2±0.5

平均分闸速度m/s1.2±0.3

平均合闸速度0.6±0.2

分闸时间ms30-60

合闸时间20-40

合闸弹跳时间≤20

三相分合闸同期性≤2

每相回路直流电阻μΩ≤80

储能电机 额定电压V-220

额定功率W200

储能时间S≤8

隔离开关 回路电阻μΩ≤120

三相刀闸合闸时中心偏摆量mm≤2

三相刀闸分、合闸同期性偏差≤2

导电部分对地绝缘距离≥160

断口开距≥200

重量kg80
