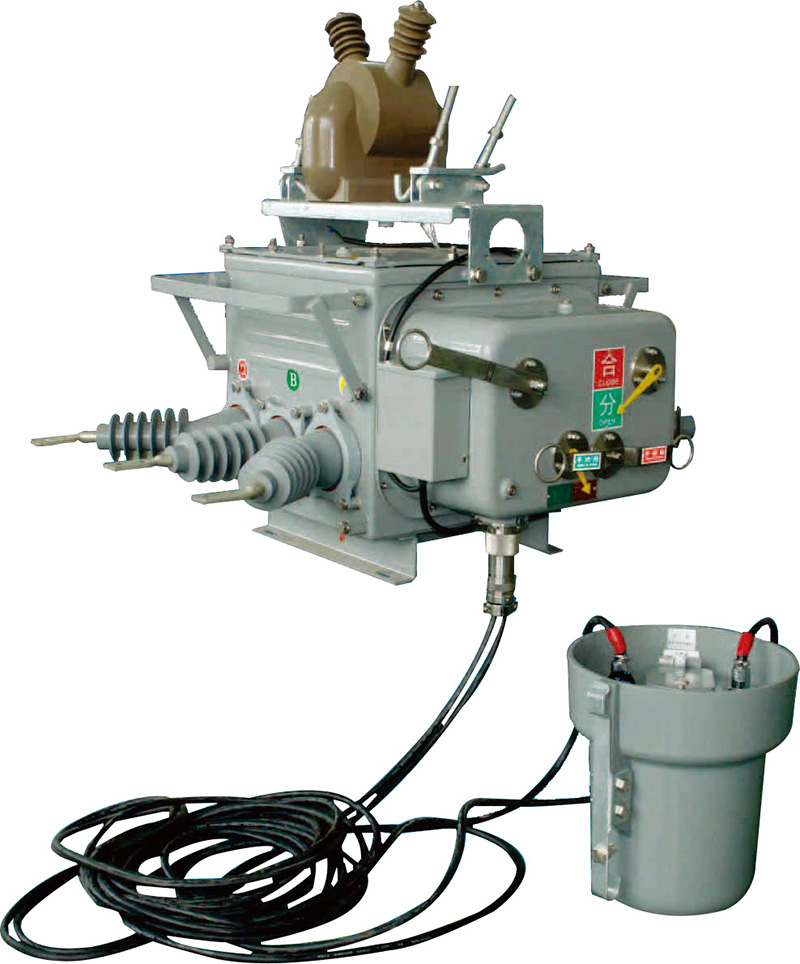

ZW20-12F型户外柱上高压真空断路器产品概述
ZW20-12F型户外柱上高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。
适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。
它采用成熟的箱式密封结构，内部充以SP6气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器。

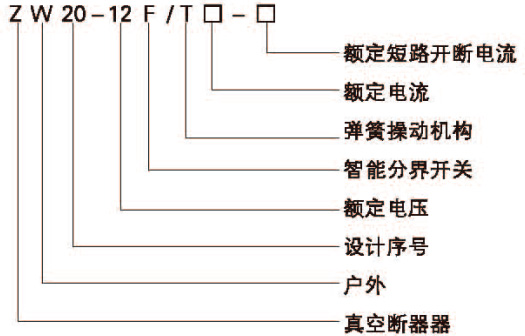

ZW20-12F型户外柱上高压真空断路器型号含义
ZW20-12F型户外柱上高压真空断路器主要技术参数
|
序 号
|
项 目
|
单 位
|
数 值
|
|
1
|
额定电压
|
KV
|
12
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定电流
|
A
|
630
|
|
4
|
额定短路开断电流
|
KA
|
20
|
|
5
|
额定峰值耐受电流（峰值）
|
KA
|
50
|
|
6
|
额定短时耐受电流（4S）
|
KA
|
20
|
|
7
|
额定短路关合电流（峰值）
|
KA
|
50
|
|
8
|
机械寿命次数
|
次
|
10000
|
|
9
|
额定短时开断电流开断次数
|
次
|
30
|
|
10
|
工频耐压（1min）：干试（相间、对地/断口）
|
KV
|
42/48
|
|
11
|
雷电冲击耐受电压（峰值）相间、相对/断口
|
KV
|
75/85
|
|
12
|
额定操作顺序
|
KV
|
分-0.3s-合分-180s-合分
|
|
13
|
额定操作电压辅助回路额定电压
|
V
|
AC220
|
ZW20-12F型户外柱上高压真空断路器装配参数
|
序 号
|
项 目
|
单 位
|
数 值
|
|
1
|
触头开距
|
mm
|
9+1-0.5
|
|
2
|
触头超行程
|
mm
|
3+1-0.5
|
|
3
|
平均分闸速度
|
m/s
|
1.2±0.2
|
|
4
|
平均合闸速度
|
m/s
|
0.6±0.2
|
|
5
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
6
|
箱体内极间中心距离
|
mm
|
135
|
|
7
|
箱体外极间中心距离
|
mm
|
280
|
|
8
|
三相分闸同期性时差
|
ms
|
≤2
|
|
9
|
每极回路直流电阻
|
μΩ
|
≤200
|
|
10
|
合闸时间
|
ms
|
≤45
|
|
11
|
分闸时间
|
ms
|
≤45
|
|
12
|
动触头允许磨损厚度
|
mm
|
3
|
|
13
|
合闸时触头压力
|
N
|
2000±200
|
|
14
|
SF6气体额定压力（表压）
|
MPa
|
“0”
|
|
15
|
净重
|
Kg
|
185
|
ZW20-12F型户外柱上高压真空断路器外形安装尺寸
|
